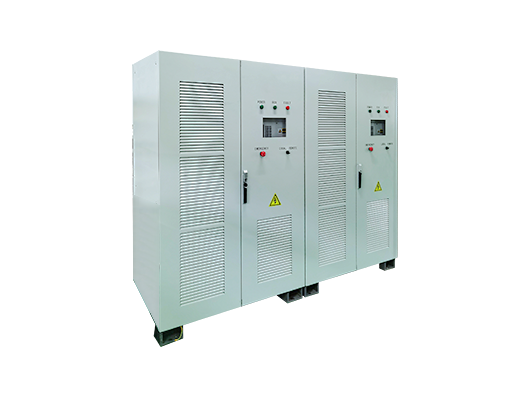

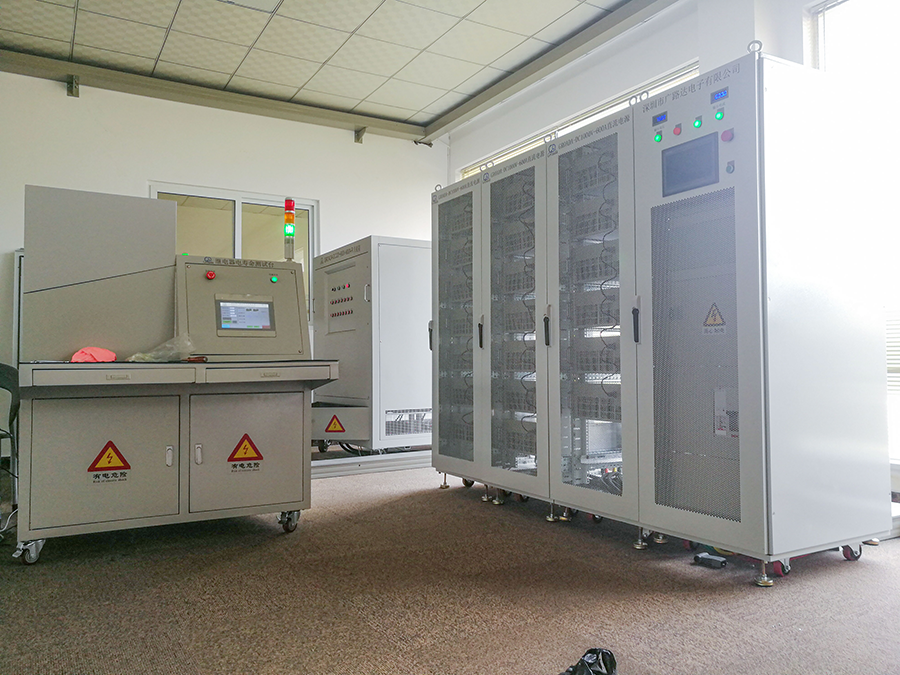

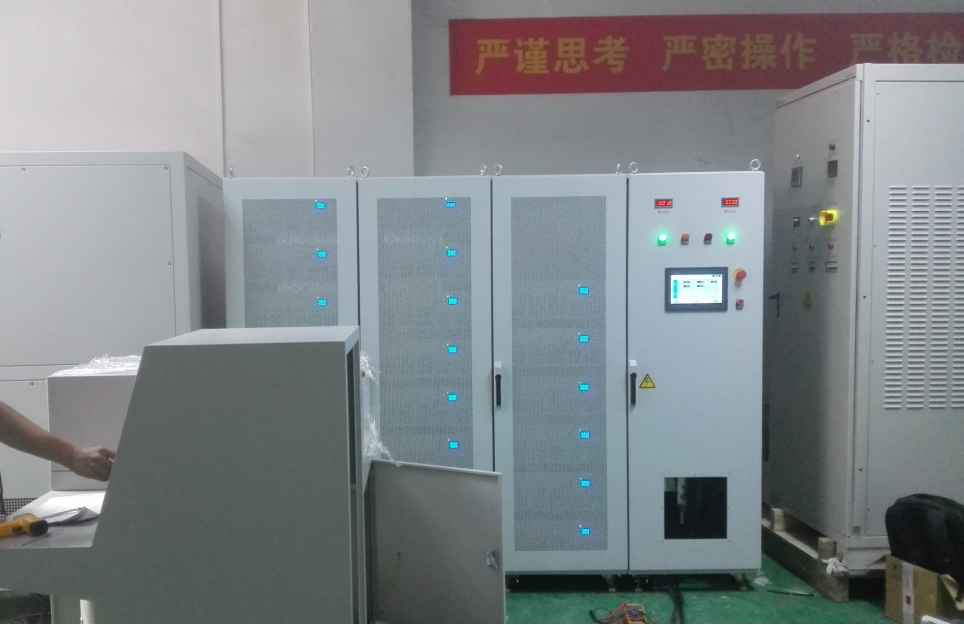

GROADA-DC1000V-600A可编程直流电源

公司主营产品：

1、交流负载：R/RL/RLC/RCD负载

2、直流负载：DC5~2000V,0~5000A

3、高频开关直流电源：DC5~2000V,0~5000A

公司座机：0755-23339096

在线咨询在线留言

负载箱技术参数

一、产品概述

l 采用谐振软开关技术和碳化硅半导体器件，效率高，干扰小；

l 输出电压从从0V~1000V满量程无级设置；

l 输出电流可以从0A~600A满量程无级设置；

l 具有过热、过压、欠压、过流、直通保护等保护功能，安全可靠；

l 可根据负载和温度自动调整风机转速，延长风机寿命；

l 短路时可持续输出限制电流而不损坏；

l 采用DSP数字控制技术，具有均流功能，可以100个电源系统并联成3MW系统；

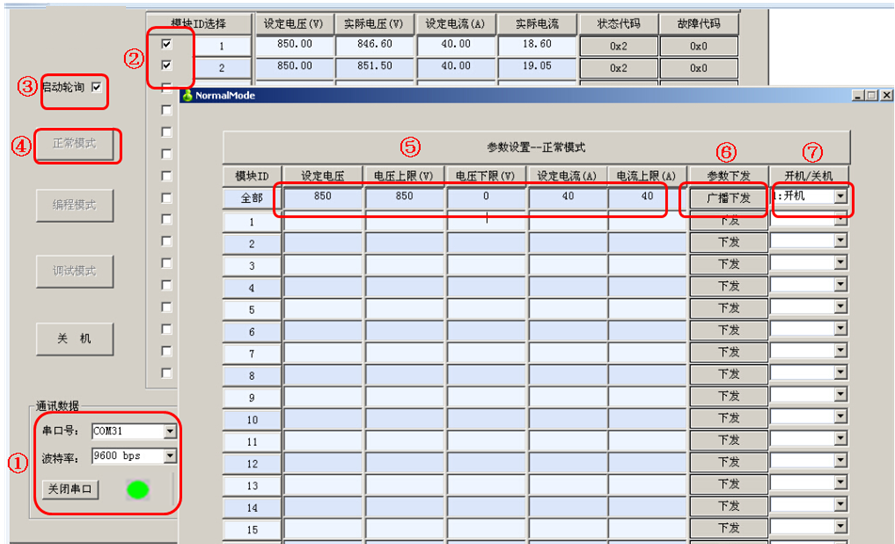

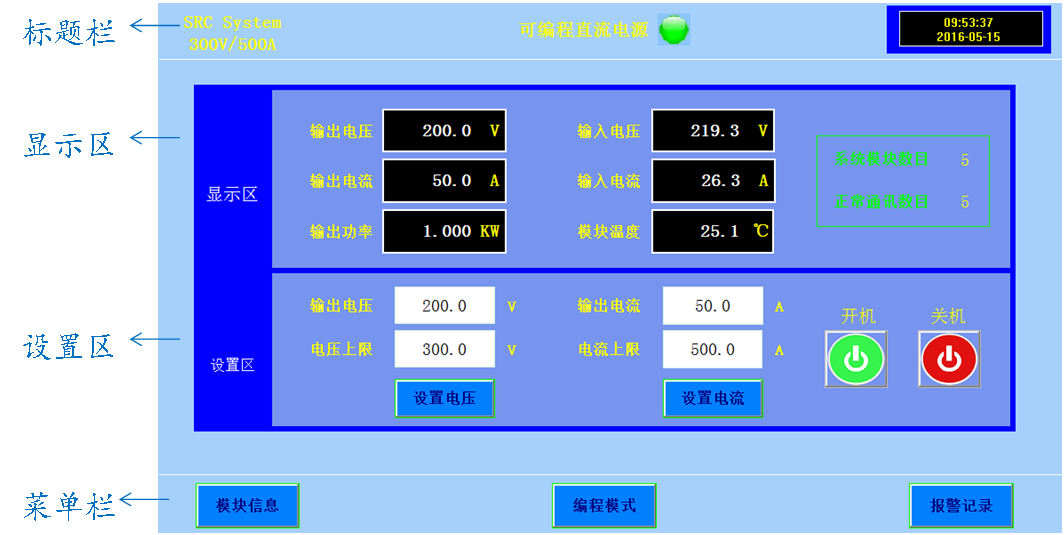

l 可通过系统触摸屏编程电压、电流曲线；

l 适用于UPS、光伏逆变器、蓄电池、超级电容、电动汽车、储能、高压直流供电等领域。

二、参考标准

GB/T 3859.1-93《半导体变流器-基本要求的规定》

GB/T 3859.2-93《半导体变流器-应用导则》

GB/T 3797-2005《电气控制设备》

IEC60439《低压开关设备和控制设备》

IEC60146《半导体变流器》

IEC60255《电气保护继电器》

IEC60529《外壳防护等级》

GB3859《半导体电力变流器》

GB13422《半导体电力变流器电气实验方法》

GB10236《半导体电力变流器与电网相互干扰及其防护方法导则》

GB3906《低压系统设备绝缘配合》

GB/T14549《电能质量-公用电网谐波》

GB 4208-2008 《外壳防护等级（IP代码）》

IEC60077《电力牵引设备规则》

IEC60411-4《车辆用直接直流变换器》

GB50157-2003《地铁设计规范》

GB10411-2005《城市轨道交通直流牵引供电系统》

三、技术参数

项目		DC1000V-600A可编程直流电源系统
输入	输入制式	三相三线+地线
	输入电压	AC380V(-20%~+25%)
	输入频率	40Hz~70Hz
	额定输入电流	1000A
	效率	>95%
输出	输出电压可调范围	0~1000V
	输出电流可调范围	0~600A
	额定输出功率	600kW
	输出纹波+噪声	(<1%+500mV)p-p
	输出电压精度	0.5%
	输出电流精度	1%
	电压分辨率	0.1V
	电流分辨率	0.1A
	控制模式	恒压/恒流
	输出过压保护	超过1.1倍
安全与防护	绝缘电阻	（输入、输出对机壳）>10MW（2500Vdc）
安全与防护	绝缘强度	输入对机壳 : 2000VAC(按DC2800V测试)漏电流<20mA， 1min无飞弧、击穿现象输出对机壳 : 3000VAC(按DC4200V测试)，漏电流<20mA， 1min无飞弧、击穿现象输入对输出 : 3000VAC(按DC4200V测试)，漏电流<20mA， 1min无飞弧、击穿现象
保护功能	电网侧防雷	C级防雷
	输出短路保护	恒流输出
	输出短路能量	<2000J
	内部保护	过热保护、直流母线过压保护、辅助电源故障保护、软启动异常保护、输入过压保护、输入欠压保护、输出过压保护、输出反灌保护
操作面板		10英寸触摸屏
后台通信接口		RS485 9600bps
电磁兼容	传导、辐射骚扰	EN55022 A级
噪声	噪声	<70dB（前面板离开1m处）
工作环境	温度	-10~45
	湿度	5%~95%
	海拔	<3000米
	防护等级	IP21
	通风方式	前进风后出风
结构尺寸	重量	约900kg

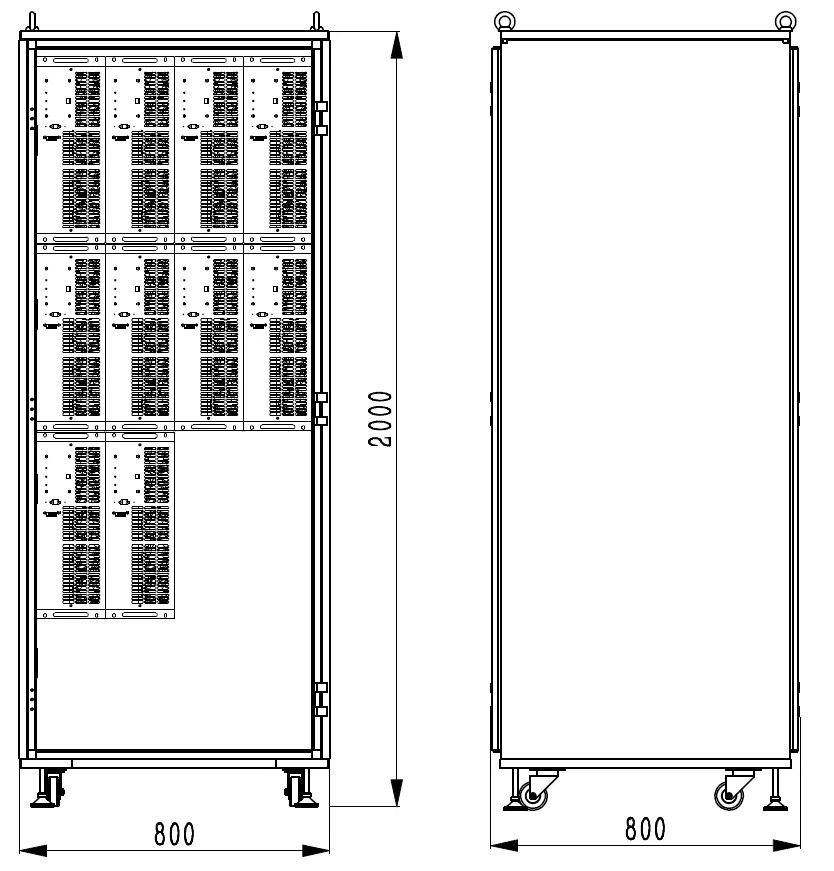

结构尺寸	尺寸(宽深高)	6008002000mm*2柜

四、产品技术原理

4.1 系统原理

系统电气原理

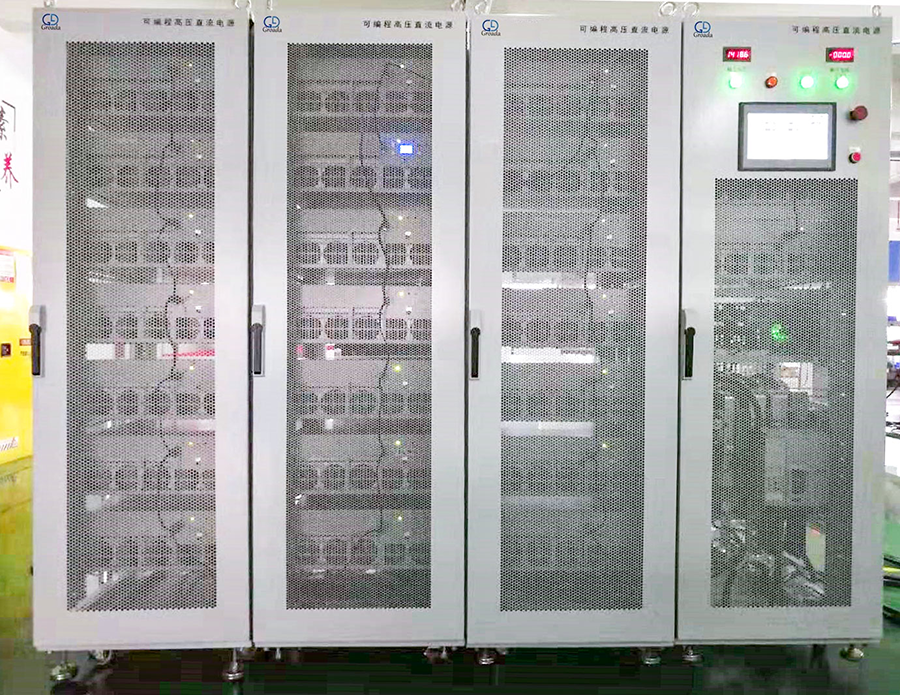

电源系统主要由输入、输出配电，系统监控、电源模块组成。

系统配电主要包括输入、输出配电开关、防雷器、隔离二极管等，均选用国际名牌产品。系统面板具有急停、电压电流显示、指示灯等功能。

电源模块选用15个40KW 1000V高频模块化可编程电源，容量为600kW，具有一定余量，模块可以实现自主均流。模块可以方便拆卸、更换，实现模块级维护，便于系统维修维护，维修备件标准化。

4.2 电源模块主电路

主电路包括输入EMI滤波、浪涌抑制、PFC整流、LLC谐振隔离DCDC、输出整流等部分。电源模块的输入、输出均配置了熔断器，有效隔离局部短路故障。输出配有隔离二极管，防止负载电压反灌和并联模块串扰。交流侧PFC整流采用双管三电平PFC技术，功率因数高，器件应力低。DC/DC采用高频谐振软开关技术，零电流切换，IGBT应力低，输出高压二极管无尖峰电压和反向恢复，可以实现最高达4400V电压输出。

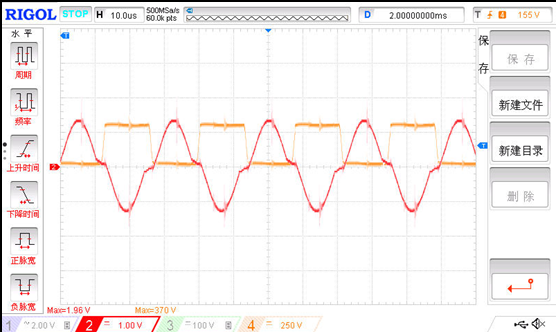

主功率开关过程为零电压、零电流特性，应力低，可靠性高；开关瞬间，功率器件的电流为零，因此基本没有尖峰电压；软开关特性提高了效率，降低了电磁干扰。

4.3数字控制技术

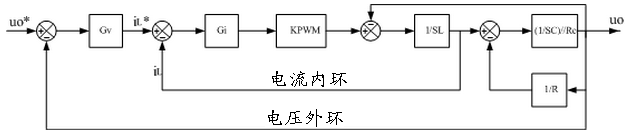

主控制板采用TMS320F2808高性能32位DSP为主控芯片，具有浮点运算能力，运算速度达100MIPS，具有12位高精度AD采样。逻辑电路采用ALTERA 的MAX V可编程逻辑芯片，具有集成度高、开发周期短、可根据用户需求灵活编程等优点。主控制器与监控采用RS485总线通讯，将变流器运行参数发送给监控，将用户指令通过监控下发至控制器。采用数字式的电压-电流双环控制算法、谐振软开关控制，出厂前对每台电源进行零点和增益校准，确保每台电源的输出误差在0.2%以内，长期漂移不超过0.1%。

电流内环采用数字化平均电流控制技术，具有响应速度快、抗干扰能力强的特点。电压外环采用数字PID调节技术，具有相应速度快、无静态误差的优点。
