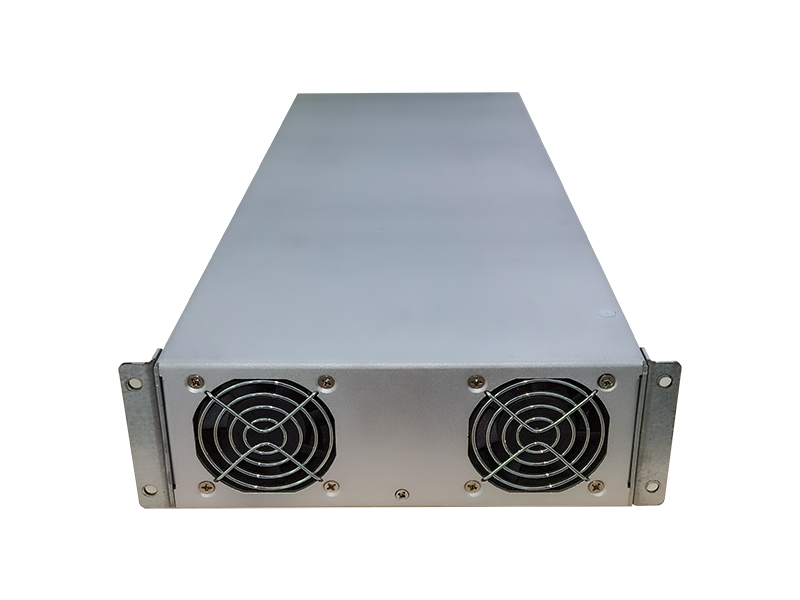

GROADA-DC60V-100A-6KW直流电源


公司主营产品:

1、交流负载:R/RL/RLC/RCD负载

2、直流负载:DC5~2000V,0~5000A

3、高频开关直流电源:DC5~2000V,0~5000A
公司座机:0755-23339096

负载箱技术参数

一、产品概述


l 采用谐振软开关技术,效率高,干扰小;

l 输出电压从从 0V~满量程无级设置;

l 输出电流可以从 0A~满量程无级设置,  短路时可持续输出而不损坏;

l 支持交流输入模式;

l 具有过热、过压、欠压、过流保护等保护功能,安全可靠;

l 可根据负载和温度自动调整风机转速,延长风机寿命;

l 采用 DSP 数字控制技术,具有均流功能,可以并联扩容最大 3000A 输出;

l 支持 RS485 通讯;

l 可通过编程电压电流曲线、定时关机;

l 适用于铅酸蓄电池、锂电池、鎳镉电池、超级电容、电动汽车、叉车、

AGV 车、机器人等领域。

注意:若是对锂电池,磷酸铁锂电池充电,电池组需要有 BMS,保证随时监测每节电池的电压,做到安全充电!


二、技术参数


项目

GLD06A

GLD06C

GLD06D

GLD06E

GLD06F

GLD06G

GLD06G1

GLD06G2

GLD06H







输入

输入制式

三相三线+地线

输入电压

AC380V(-15%~+20%)

输入频率

40Hz~70Hz

额定输入电流

15A

效率

>93%

>94%

>95%









输出

输出电压可调范围

0-30V

0-45V

0-60V

0-80V

0-100V

0-150V

0-160V

0-200V

0-300V

输出电流可调范围

0-200A

0-135A

0-100A

0-75A

0-60A

0-40A

0-37.5A

0-30A

0-20A

额定输出功率

6kW

输出纹波+噪声

(<1%+300mV)p-p

(<1%+500mV)p-p

输出电压精度

优于 1%

输出电流精度

优于 1%

电压分辨率

10mV

电流分辨率

10mA

输出过压保护

超过 1.1 倍



安全与防

绝缘电阻

(输入、输出对机壳>10MW(500Vdc)



绝缘强度

输入对机壳:3000Vdc(折算 2000VAC),漏电流<3.5mA1min 无飞弧、击穿现象输出对机壳:1500Vdc(折算 1000VAC),漏电流<3.5mA1min 无飞弧、击穿现象

输入对输出: 3000Vdc(折算 2100VAC),漏电流<3.5mA1min 无飞弧、击穿现象



保护功能

电网侧防雷

D 级防雷

输出短路保护

恒流输出



内部保护

过热保护、直流母线过压保护、辅助电源故障保护、软启动异常保护、输入过压保护、输入欠压保护、

输出过压保护

面板

LED 指示灯

通讯接口

RS485 Modbus 协议 9600bps

电磁兼容





噪声

传导、辐

射骚扰

EN55022 A 级

噪声

<60dB(前面板离开 1m 处)







工作环境

温度

-10~45

湿度

5%~95%

海拔

<3000 米

防护等级

IP21

通风方式

前进风后出风



结构尺寸

重量

4kg

尺寸

187*405*64mm(宽*深*高

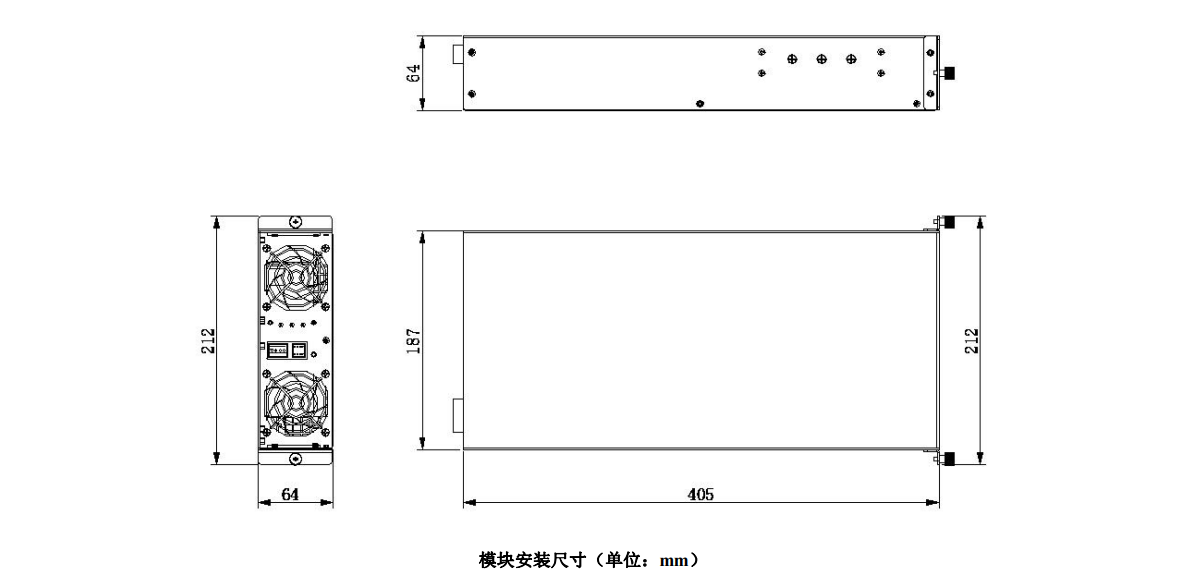

三、模块外形尺寸

模块安装尺寸见下图。

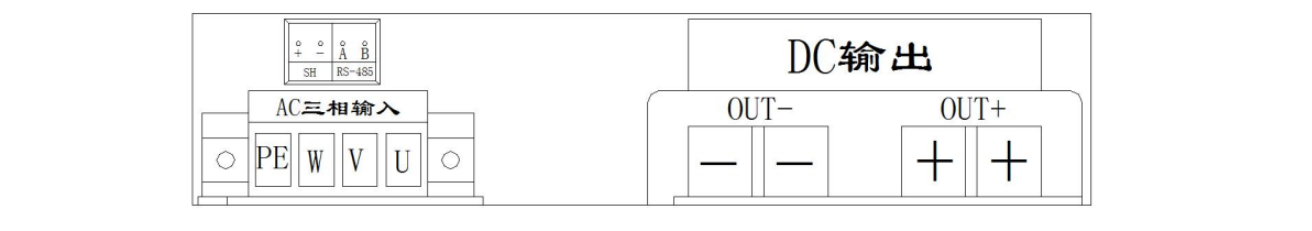

四:接口定义



4、1 强电接口

OUT+接线端子:电源 DC 输出正极,两个端子并联使用。

OUT-接线端子:电源 DC 输出负极,两个端子并联使用。

AC 输入端子:AC380V 三相 4 线输入,分别接 U、V、W、PE。



注意:

*在两个端子并联使用时,线端插头必须与之匹配(详见技术协议),且连接的电缆型号、长     度、截面积等必须保持一致,否则会导致两个端子电流不均衡,严重者会造成端子过热损坏!


4、2 信号端子定义



序号

信号定义

信号描述

导线参线径

备注

1

SH+

并机线正极

0.5mm²

并机线注意正负极性

2

SH-

并机线负极

0.5mm²

并机线注意正负极性

3

RS485-A

通讯信号

0.5mm²


4

RS485-B

通讯信号

0.5mm²



4、3 外接端子型号

序号

信号类型

线缆

端子型号

1

AC 三相四线输入

1.5-2.5mm²

KF2EDGSKM-7.62-4P

2

并机与通讯

0.5mm²

KF2EDGVM-3.81-4P


五、电气接线

5、1 单机接线示意图

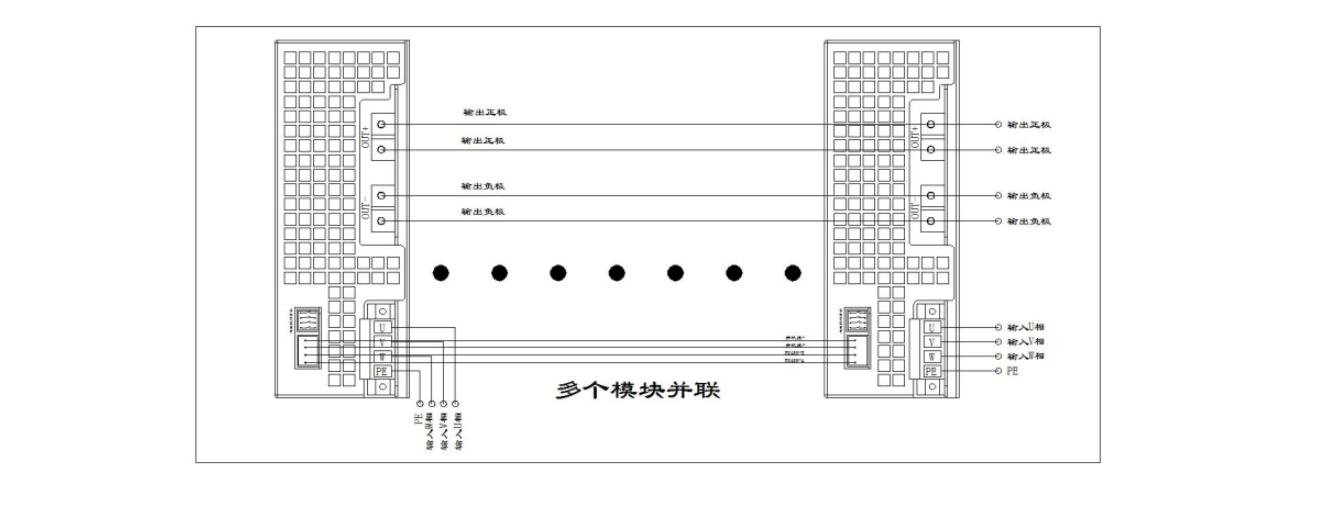

5、2 并机机接线示意图




多个模块并联使用注意事项:


1、三相输入每个模块独立空开输入。

2、并机线和通讯线对应并在一起。

3、输出 DC 正负极并联在一起,注意并联使用时输出电流要与并联线的载流能力对应。

4、每个模块设置对应的地址,地址不能有重复。
