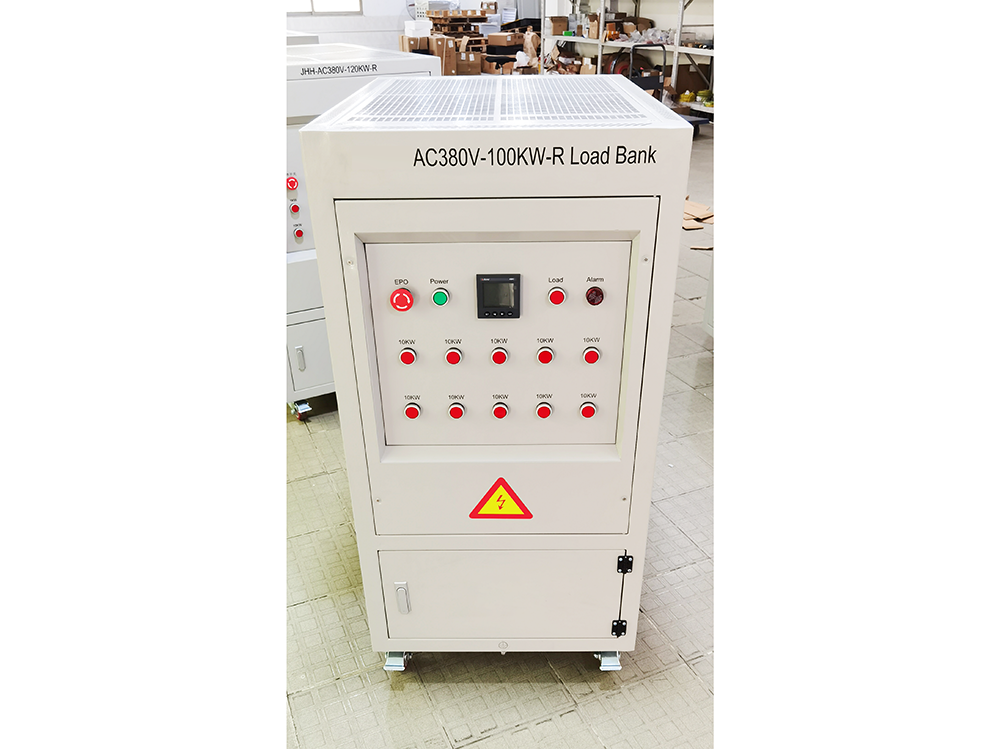

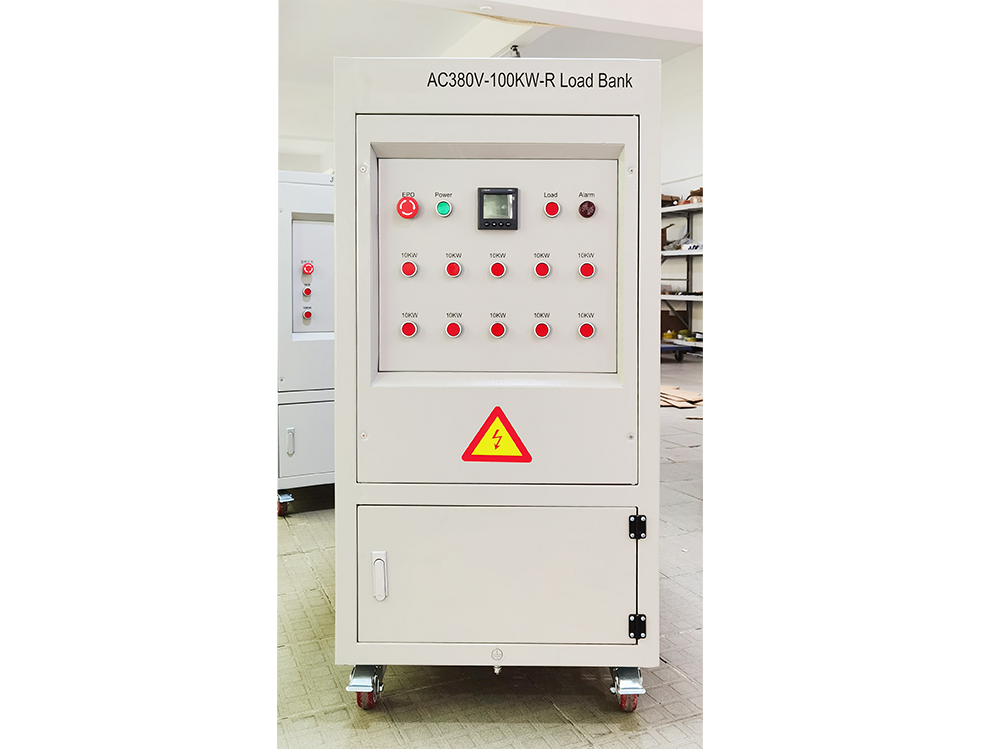

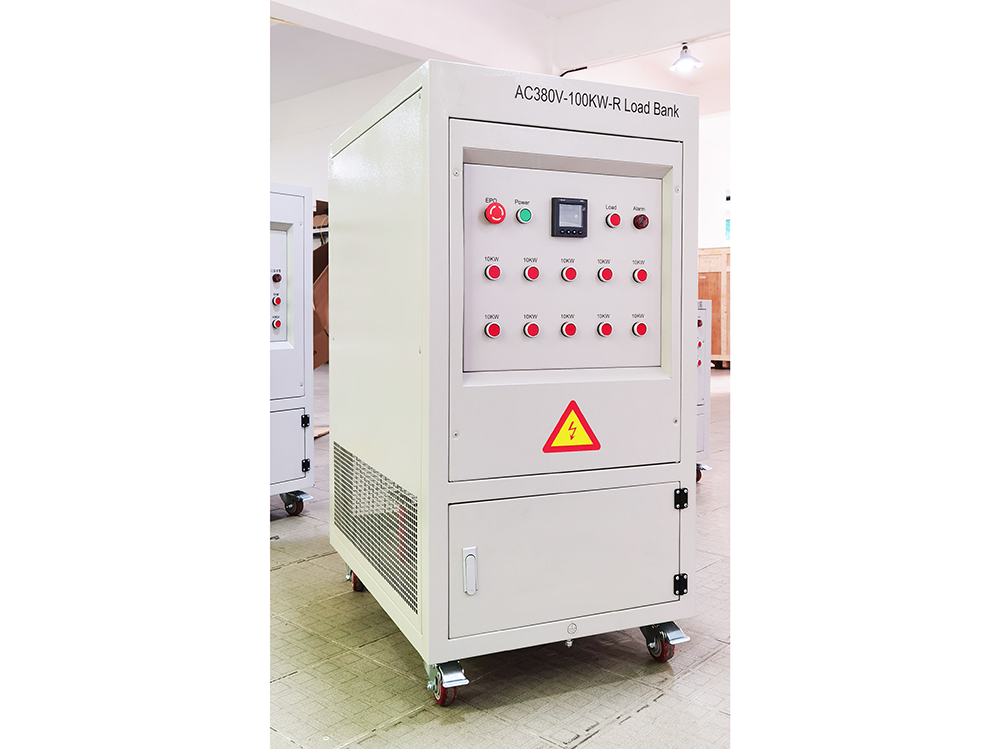

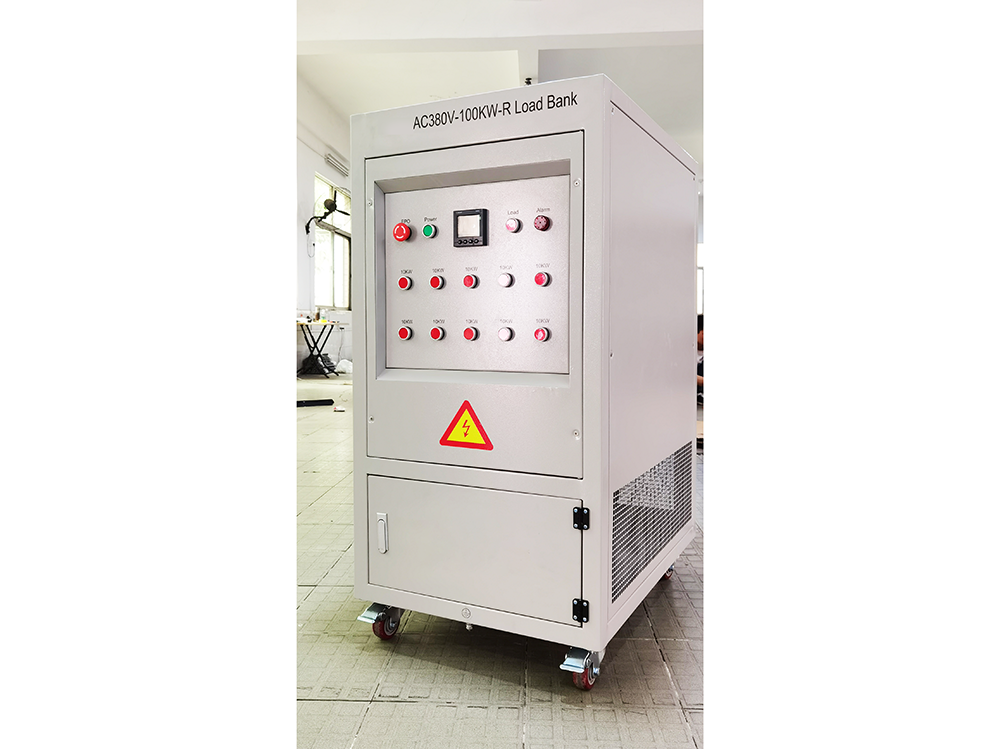

GROADA-AC380V-100KW-R阻性负载箱

GROADA-AC415V-600KW-R阻性负载箱组设计用于在 415V/220V 下以高达 600kW 的连续功率可调的三相交流发电机和电源的现场测试。每个型号都配有所有仪表、控件和电源线，带有快速释放的在线连接器。

容量
415V 3 phase, 50/60Hz: 600kW in 1.25kW steps
220V 1 phase 50/60Hz: 100kW in 400W steps
其他交流电压
可以应用较低的交流测试电压；最大功率相应降低。
例如： 220V 3 相，50/60Hz：28kW，步进 350W
110V 1 相，50/60Hz：7kW，步进 85W

冷却
风扇使用单个 450mm 风扇进行冷却，该风扇由测试负载本身或外部电源供电。风扇安装在负载箱的底部，垂直吹过顶部和底部的防鸟网。

控制
带铰链防风雨盖的集成控制面板，带有：
1 – 48mm DIN 电压表 0-500V 线性，带选择开关
1 – 48mm DIN 电流表 0-150A 线性，带选择开关
1 – 48mm DIN 频率计 45-65Hz
7 – '开/关'按钮（1.25、2.5、5、10、20、20、40kW）
7 – 指示灯，每节一个
1 – 风扇启动/停止的“开/关”按钮
1 – 指示灯“风扇运行”
1 – 输入插座用于外部 220/240V 交流电源，带选择开关
1 – 紧急停止按钮

电阻器元件
金属护套线元件由高级镍/铬电阻丝制成，采用氧化镁绝缘不锈钢管和 600V 初级绝缘。

测试功能

1·稳态测量:三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率、电能运行时间、电压不平衡度

2.波段带载功能:可以实现从0%, 25%、 50%、75%、 100%、 110%等功率段的自动加载和卸载功能

3,突加突卸测试:可捕捉瞬态电压、频率最大值、电流最小值及恢复时间

4·整定测试:可捕捉电压、频率整定最大值、最小值,可计算出相对的电压、频率整定上升、下降范围及调整率

5.波动测试:可捕捉电压、频率波动最大值、最小值,可计算出稳态频率带、稳态电压偏差、电压调制、波动率、频率

6.谐波分析: 2-50次谐波,及其总谐波;录波5种模式记录电压实时波形,记录时间5秒至5分钟

控制方式

MODE1,触摸屏手自一体控制

MODE2,电脑软件控制(使用WENSHIN负载智能测试软件控制)

MODE3, RS485通讯(提供MODBUS RTU通讯协议,满足自动化集成测试) (默认为本地触摸屏控制,用户可以选配MDE2或MODE3)

加载方式

稳态加载:预设一个测试值和测试时间,按设定值进行负载试验

瞬态加载:预设一个测试值,可以完成突加负载和突卸负载试验

波段加载:预设多个测试值和测试时间, 自动按设定过程进行负载试验

功率自动补偿

系统自动跟踪在线测试功率,通过程序自动补偿实现高精度负载测试

风扇自动启停

测试结束后风扇保持运行,散去设备内部预热后自动关机。

风扇自动调速

风扇风机测试功率值的大小自动调节风量,使小功率测试更静音

保护功能

过电压,风机故障,超温保护,短路保护,相序保护

数据存储功能

系统可以记录在线测试电压,电流,功率等参数,测试数据可以存储为EXCEL表格内,通过U盘导出进行深度分析。

扩展接口

MODBUS RTU RS485, RS232,以太网口, CAN (默认485,可根据要求选配)
