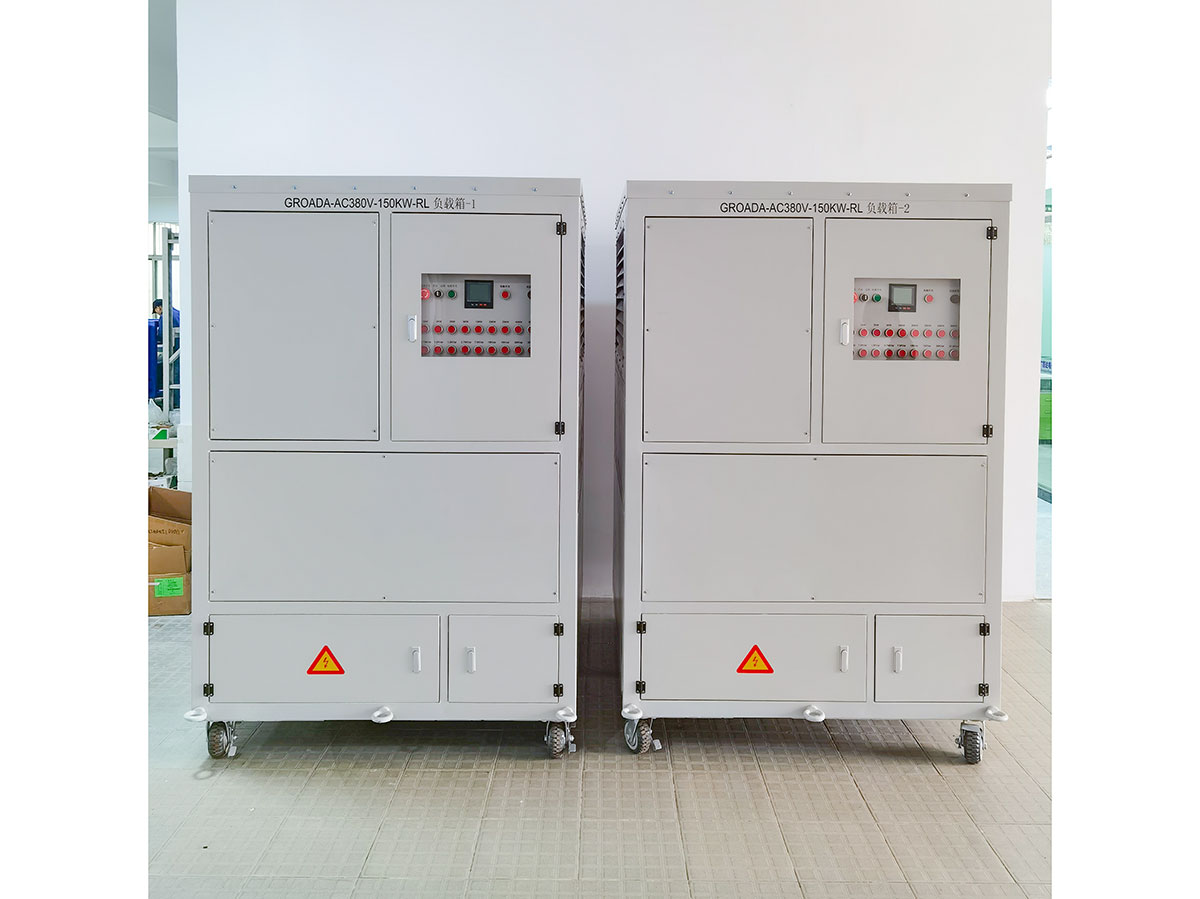

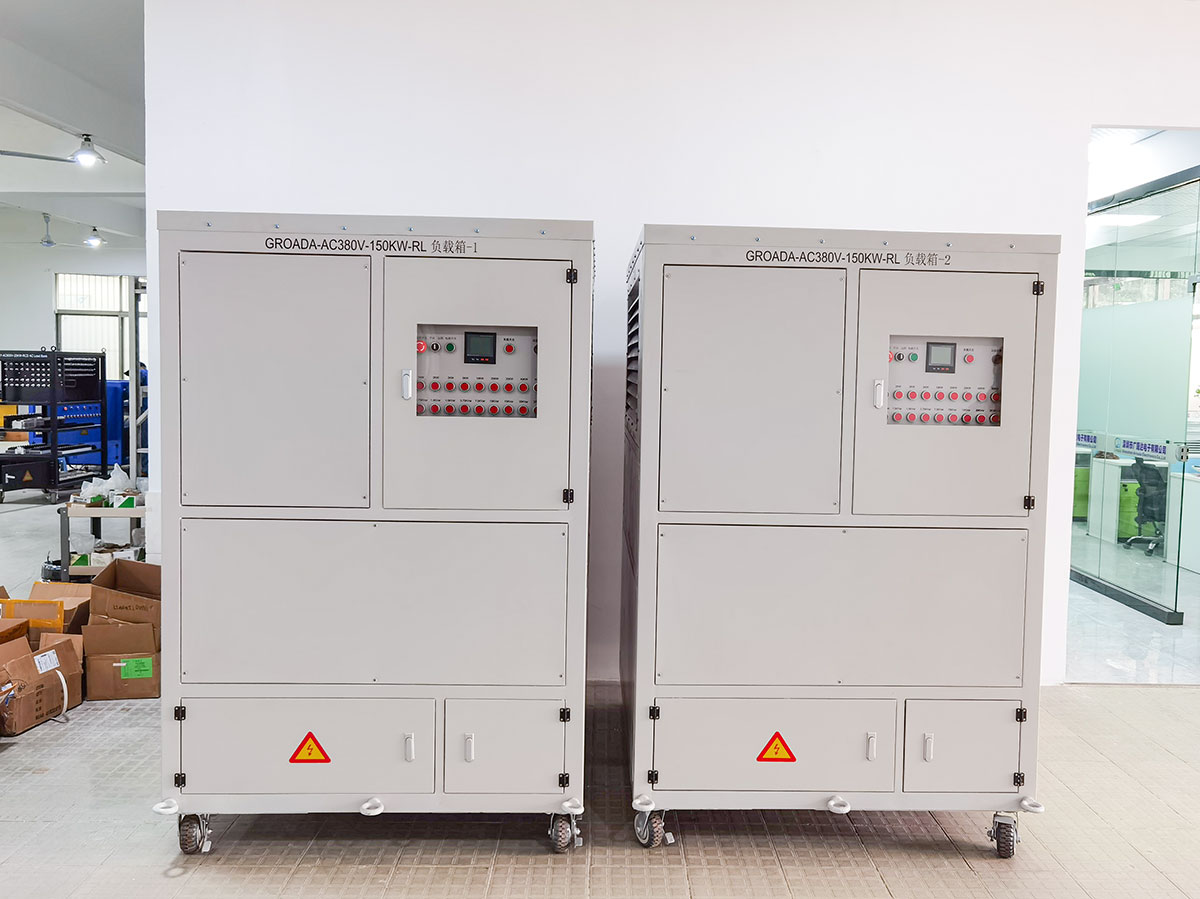

GROADA-AC380V-150KW-RL阻性感性负载箱


公司主营产品:

1、交流负载:R/RL/RLC/RCD负载

2、直流负载:DC5~2000V,0~5000A

3、高频开关直流电源:DC5~2000V,0~5000A
公司座机:0755-23339096

负载箱技术参数

工厂提供非标负载箱定制,欢迎来图加工

广路达厂家优势:

1.厂家直销,无中间商赚差价

2.生产速度快,交货周期短

3.广路达负载箱设备操作安全,稳定性好,噪音小

4.工厂提供十年质保,终身维护服务


一:广路达多种常规RL负载箱产品参数:

型号AC220V-10KVA-RLAC380V-30KVA-RLAC380V-60KVA-RLAC380V-100KVA-RLAC380V-300KVA-RLAC380V-500KVA-RLAC380V-1000KVA-RL
额定功率RL=10KVARL=30KVA   RL=60KVA  RL=100KVA   RL=300KVA   RL=500KVA   RL=1000KVA
R=10KW;L=6KVAR=30KW;L=18KVAR=60KW;L=36KVAR=100KW;L=60KVAR=300KW;L=180KVAR=500KW;L=300KVAR=1000KW;L=600KVA
输入电流0-45A0-45A0-90A0-150A0-450A0-750A0-1500A
尺寸(宽*深*高mm)480*600*277480*600*360500*750*1000600*850*1000700*1000*16501100*1400*17001100*1500*1900
重量25KG40KG80KG130KG250KG550KG750KG
最小加载100W100W100W500W1KW5KW10KW
其它最小加载功率可按要求订制
输入电压AC220/230VAC380/400V
其它输入电压可按要求订制
功率因数PF=0.8/1.0(其它功率因数可按要求订制)
整机精度±3%(其它精度要求可按要求订制)
控制方式本地手动/远程上位机(本地手动控制方式:断路器/按钮/触摸屏三路可选,其它方式可按要求订制)
远程接口RS232/RS485/USB/RJ45/CAN/GPIB(其它接口方式可按要求订制)
保护功能急停保护 过温保护 风机负载联锁保护 接地保护(选用过压保护 过流保护 短路保护  风机过载 风量不足)
工作电源AC220VAC220V/380VAC380V
显示精度0.5级(其它显式精度可按要求订制)
显示参数电压、电流、功率、频率,功率因数等(其它显式方式可按要求订制)
冷确方式侧进风,上出风(其它出风方式可按要求订制)
防护等级IP20(其它防护等级可按要求订制)
外观颜色RAL7035(其它颜色可按要求订制)
工作温度-10℃~+55℃
相对湿度≤95%RH
海拔高度≤2500米


二:负载箱用途


适用于学校、科研机构、生产厂家等逆变器、电动机等教学、研发、老化带载等测试。


三、电阻元件


阻性负载由若干特制镍铬合金电阻链接而成。合金电阻作为功耗元件,由特种合金加工制造,外部为304不锈钢材质制成的散热片,中间由绝缘介质填充,将电阻封装在其中,可满足负荷测试的需要。合金电阻绝缘性能好、散热性能高,热传导均匀,运行温度仅为设计温度的1/3,温漂小,阻值稳定,长时间工作无红热。并具有耐酸碱、耐盐雾、防雨、防潮、防腐蚀的效果,可全天候使用。


四、广路达产品概述


1、负载箱内置有纯阻性负载;功率输入采用分段式组合控制,可以任意组合模拟各种功率负荷。满足动力电池、充电桩、直流模块等电源设备满负载检测需要,是生产车间、实验室、安装调试、科研开发必备的检测工具。


2、可根据性能参数检测要求,任意组合、设定放电功率。 主机具有温度过热自动报警保护功能:由于特殊原因出现过热时,可自动切断负载。 新型功耗组件,功率密度高,无红热现象,整机由阻性负载组成。


3、功率输入采用分段式开关控制。负载采用耗能方式工作,散热采用强制风冷方式。 风机采用小型轴流风机,具有风量大,散热性好,噪音小等特点。 以上特点使整机在安全性、可靠性,减少噪音等方面优于进口产品。


五:使用负载箱注意事项


1、安装范围内不得有易然易爆腐蚀介质。


2、按设备面板上标识接好负载及仪表电源,确认电压正常后打开机柜上仪表电源开关,此时各仪表显示为“0”,各风机运转正常,接通负载电源(接通负载电源前各风机运转才能通电负载)。


3、为保安全,设备工作过程中请不要随意触摸机柜表面(面板除外)防止烫伤。


4、设备停止工作后请延后30分钟再关闭风机电源,以免高温积聚致使其它部件受损(如仪表,开关等。)


5、负载初次使用如有轻度烟雾,是电阻封装有机硅树脂遇高温介质挥发,属正常理象
